-Face to Face/結構長度：DIN 3202 F3 -Work pressure/工作壓力：PN10/PN16
-Work Temperature/工作溫度：-20℃～80℃
Structure Character/結構特點
- 體積小，重量輕，結構緊湊。
- 流阻小，流量系數大；完全密封，水壓試驗零泄露。
- 運行平穩，無振動，無噪音，有效防止水錘。
- 安裝方便，可水平和垂直安裝。

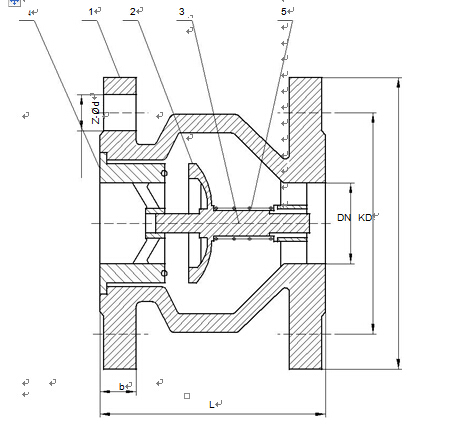

Main Components and Materials/主要零件和材質
NO./序號
Description/名稱
Material/材質
1
Body/閥體
GG/GGG/Carbon Steel/Stainless
Steel
2
Disc/閥板
GGG/Carbon Steel/Stainless Steel
3
Stem/閥軸
SS304/SS316
4
Seat/閥座
Bronze/Brass/Stainless Steel
5
Spring/ 彈簧
SS304/SS316
Dimensions/尺寸
Size/規格
L
D
b
K
Z-Φd
PN10
PN16
PN10
PN16
DN40
112
145
18
110
110
4-Φ18
4-Φ18
DN50
120
160
20
125
125
4-Φ18
4-Φ18
DN65
130
180
20
145
145
4-Φ18
4-Φ18
DN80
150
195
22
160
160
8-Φ18
8-Φ18
DN100
165
215
24
180
180
8-Φ18
8-Φ18
DN125
190
245
26
210
210
8-Φ18
8-Φ18
DN150
210
280
26
240
240
8-Φ22
8-Φ22
DN200
255
335
30
295
295
8-Φ22
12-Φ22
DN250
310
405
32
350
355
12-Φ22
12-Φ26
DN300
320
460
32
400
410
12-Φ22
12-Φ26
DN350
380
520
36
460
470
16-Φ22
16-Φ26
DN400
405
580
38
515
525
16-Φ26
16-Φ30
DN450
430
640
40
565
585
20-Φ26
20-Φ30
DN500
450
715
42
620
650
20-Φ26
20-Φ33
DN600
510
840
48
725
770
20-Φ30
20-Φ36
