End/連接法蘭：PN6/10/16 Face to Face/結構長度：DIN3202 F4/F5
Work Pressure/工作壓力：PN6/PN10/PN16
Work Temperature/工作溫度：-20℃～100℃
Structure
Character/結構特點
- 閥蓋螺栓連接。
- 一體式閥板。
- 閥體采用粉體環氧樹脂涂裝，可防止閥體的腐蝕及生銹。
- 三“O”型環密封圈
由于閥桿采用三“O”型環密封圈設計。可減少開關時的摩擦阻力，大幅減少漏水現象及可以不停水施工更換密封圈。
Main
Components and Materials/主要零件和材質
NO./序號
Description/名稱
Material/材質
1
Body/閥體
GG/GGG
2
Wedge/閥板
GGG
3
Stem/閥軸
AISI420/431
4
Bonnet/閥蓋
GG/GGG
5
Seals/密 封 環
Brass/Stainess steel
6
Nut/螺母
Brass

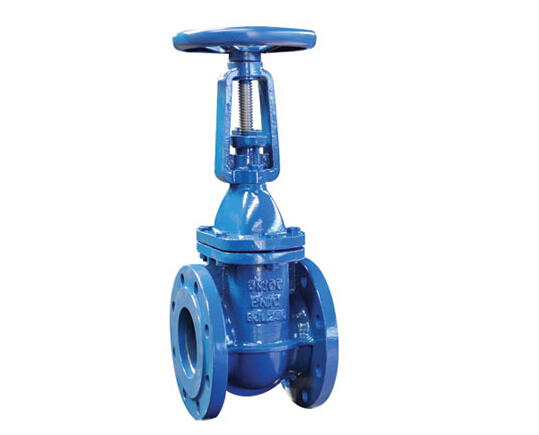

RISING STEM/明桿
Size/規格
L
D
D1
D2
n-d
b
H
W
F4
F5
DN40
140
240
150
110
84
4-Φ19
19
240
180
DN50
150
250
165
125
99
4-Φ19
19
250
180
DN65
170
270
185
145
118
4-Φ19
19
265
180
DN80
180
280
200
160
132
8-Φ19
19
300
200
DN100
190
300
220
180
156
8-Φ19
19
350
200
DN125
200
325
250
210
184
8-Φ19
19
410
250
DN150
210
350
285
240
211
8-Φ23
19
450
280
DN200
230
400
340
295
266
8-Φ23/12-Φ23
20
550
320
DN250
250
450
395/405
350/355
319
12-Φ23/12-Φ28
22
650
350
DN300
270
500
445/460
400/410
370
12-Φ23/12-Φ28
24.5
710
380
DN350
290
550
505/520
460/470
431
16-Φ23/16-Φ28
26.5
1000
450
DN400
310
600
565/580
515/525
482
16-Φ28/16-Φ31
28
1123
450
DN450
330
650
615/640
565/585
550
20-Φ28/20-Φ31
30
1204
640
DN500
350
700
670/715
620/650
611
20-Φ28/20-Φ34
31.5
1295
640
DN600
390
800
780/840
725/770
722
20-Φ31/20-Φ37
36
1478
640

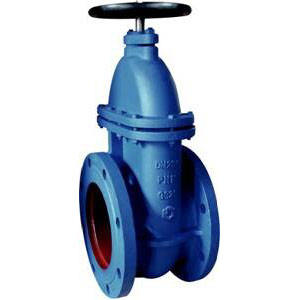

Non rising
stem/暗桿
Size/規格
L
D
D1
D2
n-d
b
H
H1
W
F4
F5
DN40
140
240
150
110
84
4-Φ19
19
240
310
180
DN50
150
250
165
125
99
4-Φ19
19
250
320
180
DN65
170
270
185
145
118
4-Φ19
19
265
335
180
DN80
180
280
200
160
132
8-Φ19
19
300
370
200
DN100
190
300
220
180
156
8-Φ19
19
350
420
200
DN125
200
325
250
210
184
8-Φ19
19
410
480
250
DN150
210
350
285
240
211
8-Φ23
19
450
520
280
DN200
230
400
340
295
266
8-Φ23/12-Φ23
20
550
620
320
DN250
250
450
395/405
350/355
319
12-Φ23/12-Φ28
22
650
720
350
DN300
270
500
445/460
400/410
370
12-Φ23/12-Φ28
24.5
710
780
380
DN350
290
550
505/520
460/470
431
16-Φ23/16-Φ28
26.5
762
852
450
DN400
310
600
565/580
515/525
482
16-Φ28/16-Φ31
28
836
926
450
DN450
330
650
615/640
565/585
550
20-Φ28/20-Φ31
30
957
1047
640
DN500
350
700
670/715
620/650
611
20-Φ28/20-Φ34
31.5
1036
1126
640
DN600
390
800
780/840
725/770
722
20-Φ31/20-Φ37
36
1188
1278
640
